鋼管超聲波探傷設備工作原理及流程

超聲波探傷屬于無損探傷，具有在不損壞工件或原材料形狀及功能的前提下，對工件的表面和內部質量進行檢查的一種方法。

超聲波探傷原理

一般金屬材料我們無法用肉眼觀察到內部是否有缺陷，這就用到超聲波探傷，超聲波在金屬工件中傳播時，具有反射的特性，如遇到缺陷，缺陷的尺寸等于或大于超聲波波長時，則超聲波在缺陷上反射回來，反射回來的聲波會在顯示屏中顯示出，我們就可以根據反射波來判斷缺陷的大小及位置；波聲的方向性好，頻率越高，方向性越好，以很窄的波束向介質中輻射，易于確定缺陷的位置。超聲波的傳播能量大，如頻率為1MHZ（1兆赫茲）的超聲波所傳播的能量，相當于振幅相同而頻率為1000HZ（赫茲）的聲波的100萬倍。

全自動鋼管超聲波探傷流程

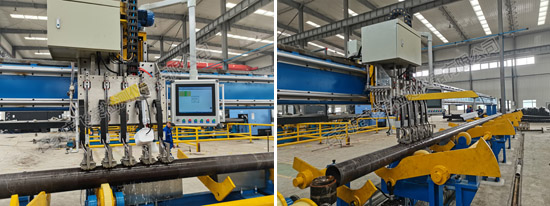

用行車將被測鋼管吊至上料臺架，撥料機構將鋼管平穩放至原地旋轉輥道，旋轉輥道帶動鋼管原地旋轉；此時，探頭及跟蹤系統從起始位置駛出，感應器感應到管材后探頭依次落至鋼管表面，先對鋼管端部進行圓周檢測。然后探傷系統勻速直線行進，對整只鋼管進行探傷；探傷完成后探傷儀器給出相應探傷結果，有傷處進行標傷報警處理；整個探傷過程由監控系統監控，保證120%的檢測覆蓋，實現對工件的全覆蓋檢測。檢測完成后鋼管再撥到下料架臺，完成一個探傷流程。整個檢測過程采用PLC控制，通過觸摸屏人機界面，可實現手動、自動等控制方式探傷。

全自動鋼管超聲波探傷設備功能

(1)設備具有自動記錄顯示缺陷數及位置，形成檢驗記錄和報告范圍的功能存儲可存儲檢驗記錄和報告，供回放，查看，編輯等。

(2)能存儲各種檢測數據，圖表及報告結果。周或月檢測數據能備份、存儲、能導出為文本文件。

(3)自動動檢測結果統計：爐號；鋼級；規格；序號；檢測總數；合格數；不合格數；合格率及自動形成檢驗報告及打印。

(4)設備發現鋼管缺陷時具有聲光報警功能；

(5)設備具有支數記錄功能；

(6)設備具有鋼管防護裝置；
